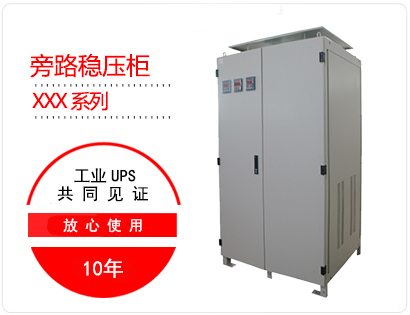

石化專用UPS旁路櫃

製作類型 : 石化專用UPS旁路櫃
產品型號 : PLG係列10一120KVA
產品體積 : 800*800*1800mm（按客戶要求定製）
適用場景 : 適用軌道交通、石化及大型電廠等。
生產特點：根據客戶技術要求和圖紙訂製生產。旁路變壓器櫃、饋線櫃是根據大型UPS旁路係統特殊要求設計製造的非標電源，是大型UPS旁路係統不可獲缺的輔助係統，起到保護，分配，控製等作用。

訂購熱線：13312963231

產品詳情
旁路櫃（單變單/兩變單/三變單/三變三）
01 工業UPS旁路櫃詳解

草莓视频ios版PLG係統專為電廠，石化等大型工業UPS配套生產的旁路櫃。 PLG係列由隔離變壓器，補償變壓器，調壓變壓器，傳動機構、電刷接觸係統、控製係統、可選配置等組成一個完整的備用旁路電源。

[谘詢熱線：0755-29179979]
02 交流不間斷電源（UPS）裝置係統原理圖
















03 旁路櫃特點

1. 結構特點：先隔離後穩壓；
2. 顯示載體：方形指針表（標配）；
3. 生產特點：根據客戶技術要求定製生產；
4. 容量範圍：10kVA~225kVA。

04 產品布局圖



















05 技術指標

基本參數		其他指標
輸入電壓	380V±10%（三相），220V±15%（單相），按需訂製	噪聲	＜55dB
輸出電壓	380V±5%（三相），220V±5%（單相），按需訂製	耐壓	穩壓器部分對地2000VAC/分無擊穿、無飛弧現象；隔離變壓器部分對地2500VAC/分無擊穿，無飛弧現象
穩壓精度	出廠設定2.5%（1%~5可調）	相對濕度	20%~90%
頻率	50Hz/60Hz ±2%	絕緣電阻	整機對地≥2MΩ
效率	1.容量＜40KVA≥94%；2.容量40~100KVA≥96%; 3.容量＞100KVA≥98%	絕緣等級	B級(F級可定製)
效率	1.容量＜40KVA≥94%；2.容量40~100KVA≥96%; 3.容量＞100KVA≥98%	環境溫度	0℃~45℃
絕緣等級	B級（F級可訂製）
保護功能	過壓、欠壓、過流、短路、逆相、缺相



06 旁路櫃應用

旁路櫃適用電廠、石化、軌道交通等配合大型工業UPS使用。

[谘詢熱線：0755-29179979]












您的同行正在使用

		項目名稱	青海大美煤業尾氣綜合製烯烴項目
		客戶要求	配套德國AEG工業UPS組成後備旁路電源係統
		配套數量	數量19套，功率10-120KVA







		項目名稱	常州軌道交通一號線
		客戶要求	旁路穩壓櫃要求穩壓類型為：可控矽無觸點類型
		供貨數量	交貨1套（持續供貨中），功率60KVA
