穩壓器的分類，按調壓方式不同分類可分為三類：電子感應式油式穩壓器；幹式接觸式調壓穩壓器(直接調壓穩壓器和補償式調壓穩壓器)；幹式無觸點調壓式穩壓器(一般是帶補償的穩壓器)。

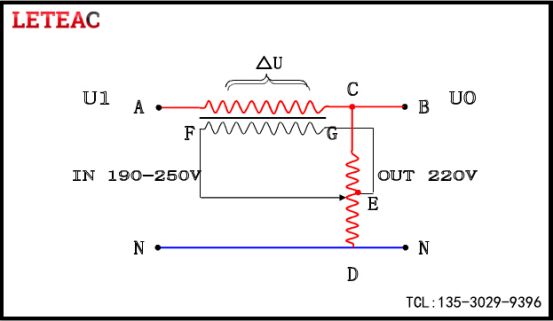

上圖為帶補償式單相交流穩壓器原理圖，主要由調壓變壓器和補償變壓器組成。從圖中可以看出,補償變壓器的低壓側線圈串聯在穩壓器的主回路中。那麽,這種穩壓器輸出的主要能量是通過補償變壓器的低壓側線圈直接加給輸出負載的。隻要把補償變壓器的二次線圈的線徑作得足夠大,穩壓器的功率就可以做得很大。穩壓器的配比這個參數來決定調壓變壓器的大小。
下麵我們分析補償式單相交流的工作原理:
調壓變壓器主要擔任提供補償電壓,這個補償電壓的大小和方向根據調壓變壓器的滑臂的移動都是可以改變的，這就可以在補償變壓器的低壓側得到大小和方向都可以改變的補償電壓，這個電壓會和輸入端提供的電壓進行矢量疊加，使輸出電壓穩定在所需要的設置點上。
